箱式電阻爐溫度控制系統是怎么工作的

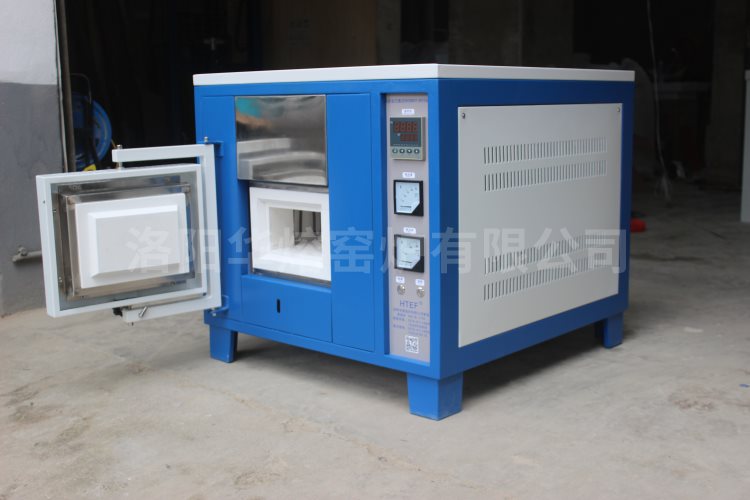

　　箱式電阻爐的爐門磚采用輕質耐火材料，內爐襯與爐殼之間的保溫層由耐火纖維、膨脹珍珠巖制品砌筑而成。爐前面板和底角采用鑄鐵件、外殼采用冷板制作，外形平整，美觀不變形。爐門通過多級鉸鏈固定于箱體上。爐門鎖定是靠門把手自重，通過杠桿作用將爐門緊扣在爐口上。開啟時只需將手把往上提，待勾鎖脫鉤后往外拉開至電爐左側便可。爐后裝有可控?zé)焽瑁瑸槊禾?、化工原料及產品的化學分析，提供了方便。

　　箱式電阻爐的快速升溫及溫度控制，采用運放退飽和的方法，當電阻爐溫度未達到設定值時，運放飽和輸出，所控制的驅動電路輸出脈沖的占空比大，近似全導通，電爐加熱功率大，溫度快速上升；當溫度達到設定值時，運放開始退飽和，輸出電壓逐漸減小，從而減小驅動電路輸出脈沖的占空比，導通時間變短，電爐加熱功率減小，實現溫度控制。通過軟件仿真及硬件電路測試，驗證了本設計的可行性。該溫度控制系統具有升溫速度快、易于操作、滯后性較低的優點。

　　電阻爐在熱處理工藝中被廣泛應用，研究電阻爐控制方法具有重要意義。目前，箱式電阻爐溫度控制主要采用PID控制或基于PID的衍生控制方法，PID控制整定方便，適應性好，是目前過程控制中應用廣泛的一種控制方法，但對于滯后大的過程，如溫度控制，PID穩定時間較長。本文中提出的通過運放退飽和來調節驅動脈沖的占空比，從而控制關斷與導通時間，實現對電爐溫度的控制和調節的方法，簡單實用，升溫速度快，為溫度控制提出了另一種可行性方法。
